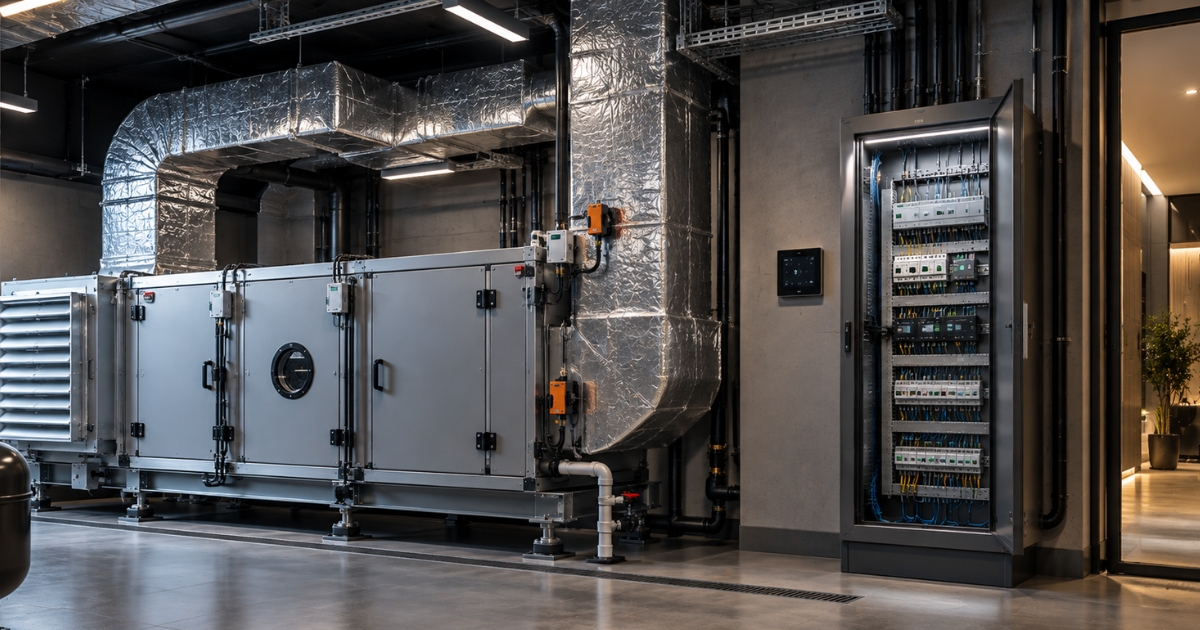

Автоматизация вентиляции – это щит с контроллером, который управляет приточно-вытяжной установкой: держит температуру приточного воздуха, регулирует расход по загрузке помещений, защищает водяной калорифер от замерзания и передаёт состояние в диспетчерскую. Без этой части установка остаётся набором железа, который либо работает на постоянной мощности, либо не работает вовсе. По практике Instalyator.Pro на 250+ проектах щит автоматики приточной установки обходится в 150 000 – 600 000 ₽, а управление расходом по датчикам углекислого газа сокращает потребление тепла на вентиляцию на 20–35%.

Ниже – что делает контроллер, почему защита калорифера важнее всех остальных функций, как считать расход по CO₂ и что должно происходить при пожарной тревоге. Приточные установки Instalyator.Pro запускает с 2008 года, и разорванный калорифер каждый инженер компании видел хотя бы раз – всегда там, где защиту сделали в один слой.

Что делает автоматика приточной установки

Контроллер решает пять задач одновременно, и каждая из них по отдельности выглядит просто, а вместе они дают ту самую логику, из-за которой установка либо работает годами, либо ломается на второй зиме.

Первая – температура воздуха на выходе. Датчик стоит за калорифером, контроллер по его показаниям двигает клапан теплоносителя или меняет мощность электронагревателя. Уставку задают либо жёстко, либо привязывают к температуре в помещении.

Вторая – производительность. Вентиляторы работают через частотные преобразователи, и установка выдаёт столько воздуха, сколько нужно сейчас. Побочный эффект приятный: на пониженных оборотах она заметно тише.

Третья – порядок пуска и останова. Прогрев, заслонки, вентиляторы – каждое действие со своей выдержкой и в строгой очерёдности. Нарушенная последовательность на пуске зимой заканчивается аварией чаще, чем любая другая ошибка настройки.

Четвёртая – состояние фильтров. Судят по перепаду давления на секции: он растёт по мере загрязнения и точно показывает момент замены. Календарный график этого не умеет, потому что весенняя пыль и февральский снег грузят фильтр по-разному.

Пятая – передача данных наверх. Режим, аварии, наработка уходят в диспетчерскую по Modbus или BACnet.

Как не разморозить водяной калорифер

Разорванный теплообменник – самая дорогая авария в вентиляции. Это замена калорифера, залитая венткамера и остановленный объект в мороз, то есть неделя работ и счёт на сотни тысяч. Защита от этого делается слоями, и работать должны все.

Начинается всё с обратной воды. Если её температура падает ниже 10–15 градусов, теплоноситель отдаёт тепло быстрее, чем успевает поступать, – значит, расход мал или контур завоздушен. Контроллер сначала приоткрывает клапан, а если это не помогает, глушит установку.

Второй слой – капиллярный термостат. Его трубка растянута по всему сечению за калорифером, и он ловит локальное переохлаждение там, где точечный датчик ничего не увидит. Порог около плюс пяти, срабатывание останавливает вентиляторы и закрывает наружную заслонку.

Третий – прогрев перед пуском. Зимой установка не стартует сразу: сначала открывается клапан, теплообменник набирает температуру, и только потом идут заслонки и вентиляторы.

Четвёртый – циркуляционный насос смесительного узла, который в холодный период не выключается вообще, даже когда установка стоит. Вода в трубках не должна останавливаться.

Пятый – механика. Приводы заслонок берут с возвратной пружиной: пропало питание, привод закрылся сам, наружный воздух в венткамеру не идёт.

Проверяем это не по схеме, а руками: на приёмке занижаем уставку и смотрим, в какой очерёдности отрабатывают слои защиты. Бумага здесь не помогает – помогает имитация.

Расход по датчикам CO₂

Постоянный расход рассчитан на полную загрузку помещений. В реальности переговорная на двенадцать человек чаще всего занята двумя, а половина этажа пустует.

Управление по концентрации углекислого газа решает это напрямую. Целевой уровень для помещений с людьми – 800–1000 ppm: при таких значениях воздух ощущается свежим, а расход не завышен. Датчики ставятся в зоне дыхания, не над источником тепла и не у самой двери.

В помещениях с переменной загрузкой – переговорных, залах, аудиториях – эффект самый заметный. Именно там установка большую часть времени работает вхолостую.

Экономия на объектах, где раньше вентиляция работала по постоянному расходу, – 20–35% потребления тепла на подогрев приточного воздуха. Плюс ресурс вентиляторов и фильтров: они работают меньше.

Рекуперация

Рекуператор возвращает тепло вытяжного воздуха в приточный и в средней полосе окупается быстро. Автоматике он добавляет две задачи.

Первая – регулирование степени возврата, чтобы не перегреть приточный воздух в межсезонье. У роторного это скорость вращения, у пластинчатого – байпасная заслонка.

Вторая – защита от обмерзания. При низких уличных температурах влага из вытяжного воздуха замерзает в каналах рекуператора. Контроллер отслеживает перепад давления или температуру и переводит рекуператор в режим оттайки. Без этой функции зимой производительность падает, а рекуператор постепенно выходит из строя.

Пожарная блокировка и другие связи

При сигнале от пожарной сигнализации общеобменная вентиляция останавливается, а противопожарные клапаны закрываются – иначе система разгоняет дым по этажам. Сигнал заводится напрямую от системы пожарной сигнализации, а не через программную логику верхнего уровня.

Мы не проектируем и не монтируем противодымную вентиляцию и пожарную сигнализацию – это отдельная лицензируемая деятельность. Стык с ними включаем в проект автоматики и проверяем на приёмке имитацией сигнала.

Остальные связи мягче: работа по расписанию здания, переход в дежурный режим по данным контроля доступа, передача состояния и аварий в диспетчерскую. Как устроен этот уровень, разбираем в статье «Диспетчеризация инженерных систем».

Сколько стоит

Что двигает бюджет вверх: несколько установок с общей логикой, увлажнение, взрывозащищённое исполнение, резервирование, интеграция с чужой системой здания через шлюзы.

Окупаемость управления расходом по CO₂ – 2–4 года на объектах с переменной загрузкой. На производстве с постоянным потоком людей и требованием к кратности воздухообмена экономии почти нет, и мы честно об этом предупреждаем.

Модернизация существующей установки

Частая задача: установка исправна, а автоматика – самодельный щит с релейной логикой или контроллер без документации, которого никто не понимает.

Менять при этом всю установку не нужно. Обычно меняется щит: новый контроллер, частотные преобразователи, датчики, полноценная защита калорифера и связь с диспетчерской. Механическая часть, вентиляторы и теплообменник остаются.

Такая работа занимает от недели на одну установку и делается в межсезонье, когда объект переживёт короткий простой вентиляции. Результат – предсказуемое поведение, диагностика и возможность передать систему любому подрядчику.

Частые ошибки

Защита только капиллярным термостатом. Один слой без датчика обратной воды и прогрева перед пуском не спасает при медленном падении температуры теплоносителя.

Датчик CO₂ у двери или в проходе. Показывает средний коридорный воздух, а не то, чем дышат люди в помещении.

Заслонка без возвратной пружины. При отключении питания остаётся открытой, и мороз идёт прямо на калорифер.

Фильтр по календарю. Половина замен преждевременна, вторая половина запоздала. Перепад давления даёт точную картину.

Автоматика без документации. Работающий щит, схемы к которому не существует, – это отложенная авария. Схема и описание алгоритма входят в исполнительную документацию.
