Проект умного дома – это комплект рабочей документации, по которому электрики прокладывают кабель, сборщик собирает щит, а программист пишет логику. В него входят однолинейные схемы щитов, планы расположения оборудования, кабельный журнал, таблица сценариев и спецификация. По практике Instalyator.Pro на 250+ проектах разработка занимает 3–6 недель для квартиры и 6–10 недель для загородного дома, а стоит 8–15% бюджета автоматизации. Без проекта работы тоже идут, но переделки в среднем съедают больше, чем стоила бы документация.

Ниже – что именно входит в комплект, в какой момент проект должен появиться, как он стыкуется с дизайн-проектом и электрикой, и почему файл проекта обязательно должен остаться у заказчика. Через проектный отдел Instalyator.Pro проходит каждый объект компании с 2008 года, и почти в каждом проекте что-то меняется дважды – пока это ещё ничего не стоит.

Зачем нужен проект, если система и так работает

Аргумент «поставим и настроим по месту» держится до первой нестыковки. Дальше начинается то, что мы видим на чужих объектах каждый месяц.

Кабель не заведён в нужную точку, потому что решение о кнопке у кровати приняли после штукатурки. Щит не вмещает добавившиеся модули, и рядом появляется второй, в коридоре. Диммируемые светильники куплены без учёта типа драйвера, и половина линий мигает на низкой яркости. Дизайнер согласовал панель на стене, где проходит вентканал.

Каждая ситуация решается деньгами и временем. Проект дешевле потому, что переносит конфликты на этап, где они исправляются правкой чертежа, а не штроблением.

Второй смысл – сравнимость смет. Расчёт по проекту сопоставим между подрядчиками, расчёт «на глазок» сравним только с другим таким же.

Что входит в комплект

Опросный лист и техническое задание. Состав семьи, распорядок дня, нужные сценарии, бюджет. Из этого выводится всё остальное, поэтому за один телефонный разговор этап не закрывается.

Таблица сценариев. Название, что происходит, чем запускается, где физическая клавиша. Заказчик читает и правит её до закупки оборудования.

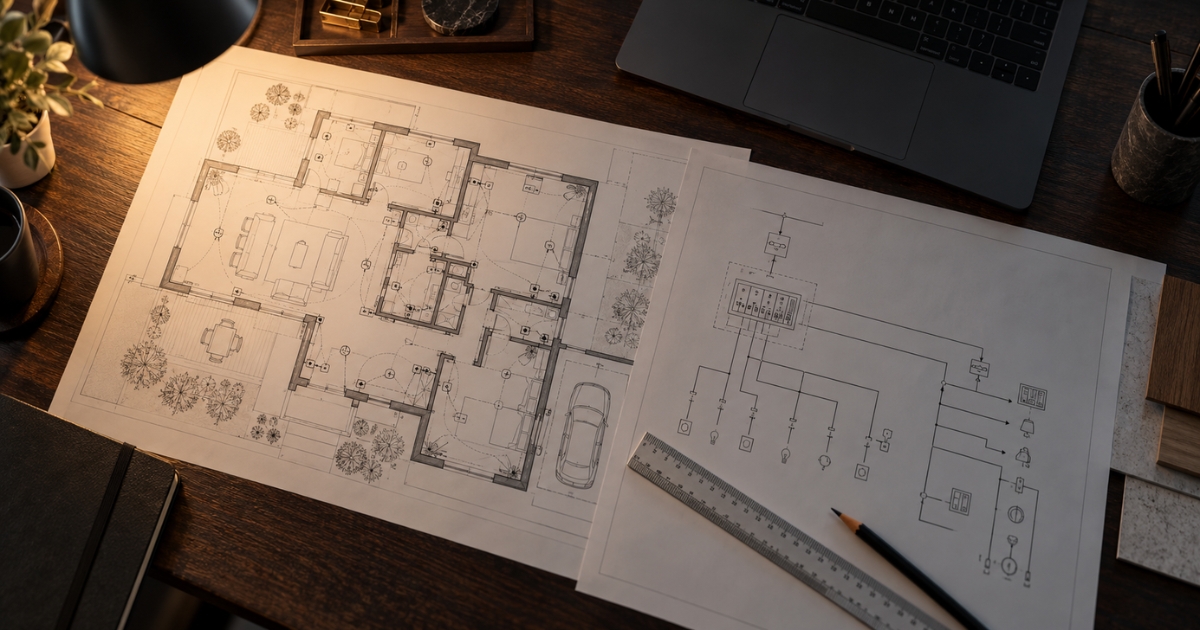

Планы расположения. Выключатели, панели, датчики, термостаты, камеры, точки доступа. Накладываются на дизайн-проект и план мебели: розетка за диваном и датчик за шкафом ловятся здесь.

Однолинейные схемы щитов. Что стоит на DIN-рейке, как разбиты группы, какие автоматы и УЗО, где резерв. Мы закладываем не менее 20% свободного места в щите.

Кабельный журнал. Каждая линия с маркировкой, сечением, длиной и точками подключения. По нему работают электрики, и по нему же потом ищут неисправность через пять лет.

Спецификация оборудования. Позиции с артикулами и количеством. Позволяет считать бюджет и заказывать поставку без «уточним по ходу».

Схема шины. Топология KNX или HDL BusPro, адресация устройств, расположение источников питания, длины сегментов.

Когда проект должен появиться

Правильный момент – после согласования планировок и до начала черновой электрики. Именно в этой точке ещё можно двигать выключатели и добавлять линии, но уже понятно, где стены и мебель.

К нам приходят на всех четырёх этапах, и с каждым можно работать. Разница в бюджете между первой и последней строкой для квартиры 100 м² – сотни тысяч рублей.

Как проект стыкуется с дизайном и электрикой

Сойтись должны три документа: дизайн-проект, проект электрики и проект автоматизации.

С дизайнером согласуют вид и расположение всего видимого: клавиши, панели, термостаты, решётки, ниши под шторы. Здесь возникает больше всего споров: инженерная логика и композиция стены совпадают не всегда. Как это устроено со стороны дизайнера, разбираем в статье «Умный дом для дизайнеров и архитекторов».

С электриками стыкуются группы, сечения и щит. Ключевой момент: схема электрики меняется принципиально – кабель идёт от щита к каждой группе светильников, а не через выключатель. Непредупреждённый электрик разведёт линии традиционно, и переделка ляжет на объект.

Со строителями согласуют трассы, ниши, шкафы и место щита. Слаботочный шкаф 600×600 мм в кладовой – мелочь на плане и проблема после отделки.

Сроки и стоимость

Разработка занимает 3–6 недель для квартиры и 6–10 недель для дома вместе с согласованиями. Основное время уходит не на черчение, а на два цикла правок с заказчиком и дизайнером.

Стоимость – 8–15% от бюджета автоматизации. Для квартиры с проектом на 1,5 млн ₽ это 120 000 – 220 000 ₽, для дома с бюджетом 8 млн ₽ – 600 000 – 1 200 000 ₽. В нашу практику входит зачёт: если проект и монтаж делает одна компания, стоимость проектирования частично учитывается в договоре на работы.

Отдельная категория – проект «для галочки»: три листа с картинками оборудования, по которым нельзя ни собрать щит, ни проложить кабель. Проверяется одним вопросом: покажите кабельный журнал и однолинейную схему.

Чем отличается проект квартиры от проекта дома

Комплект документов одинаковый, объём разный. В квартире 100 м² это обычно 25–40 листов, в доме 300 м² – 60–120. Разницу дают не размеры, а число инженерных систем: в доме добавляются котельная, водоподготовка, вентиляция с рекуператором, генератор, ворота, наружное освещение и периметр.

Второе отличие – количество согласований. В квартире их два: дизайнер и электрик. В доме к ним добавляются проектировщик отопления и вентиляции, поставщик котельного оборудования и подрядчик по слаботочке участка. Поэтому срок растёт вдвое при росте объёма чертежей втрое.

Кому принадлежит проект

Заказчику. Всегда.

Файл проекта в рабочей среде платформы – часть объекта, как исполнительная документация по электрике, а не интеллектуальная собственность интегратора. Передаём его по акту вместе с адресацией, паролями и спецификацией.

С этим файлом любой квалифицированный подрядчик изменит сценарий или заменит устройство. Без него следующая компания начнёт с обследования объекта за отдельные деньги, иногда с полного перепрограммирования.

Заметная часть новых клиентов приходит с этой проблемой: дом работает, а изменить в нём ничего нельзя, потому что проект остался у прежнего исполнителя. У KNX как открытого стандарта ситуация мягче, но файл всё равно нужно требовать.

Что спросить у интегратора до подписания

• Покажите пример проекта по похожему объекту, с кабельным журналом и схемами щитов.
• Кто ведёт согласование с дизайнером и электриками и входит ли это в цену.
• Какой запас по каналам и месту в щите закладывается.
• Передаётся ли файл проекта заказчику и на каких условиях.
• Сколько циклов правок включено в стоимость.
• Что происходит, если в процессе изменится планировка.

Ответы на эти шесть вопросов говорят о компании больше, чем портфолио.
