Отопление в умном доме: тёплый пол, радиаторы, котёл
Автоматизация отопления – это управление температурой по зонам: в каждом помещении свой датчик и своя уставка, а контроллер решает, каким контурам подать тепло. В доме с водяным тёплым полом это сервоприводы на коллекторе, в квартире с радиаторами – электронные термоголовки, в загородном доме сюда добавляется связь с котлом и погодозависимое регулирование. По практике Instalyator.Pro на 250+ проектах климатическая автоматика в коттедже 250–400 м² стоит 400 000 – 1 500 000 ₽, а в квартире с тёплыми полами и радиаторами – 120 000 – 400 000 ₽.
Ниже – чем управляют по отдельности пол, радиаторы и котёл, почему инерция тёплого пола меняет всю логику, сколько зон делать и какие решения мы принимаем за заказчика на этапе проекта. Отопление – самая консервативная часть проекта: зонирование по помещениям за 18 лет работы не подводило ни разу, а экономия на числе зон подводила регулярно.
Зачем вообще автоматизировать отопление
Три причины, и экономия среди них не первая.
Комфорт по помещениям. В спальне ночью нужно 18–19 градусов, в детской 22, в санузле 24, в кабинете днём 21. Одним термостатом на весь дом это не решается, а ручная регулировка каждый день не работает: люди настраивают один раз и мирятся.
Экономия. Понижение температуры на время отсутствия и на ночь даёт заметную разницу в счетах. Ночное понижение на 3 градуса в спальных зонах и дневное на 4 градуса в пустом доме – базовая настройка, которую мы закладываем по умолчанию.
Защита дома. Автоматика видит, что температура в контуре упала ниже порога, и включает аварийный прогрев. Для дома, который зимой пустует по неделе, это единственный способ не приехать к разморозженной системе.

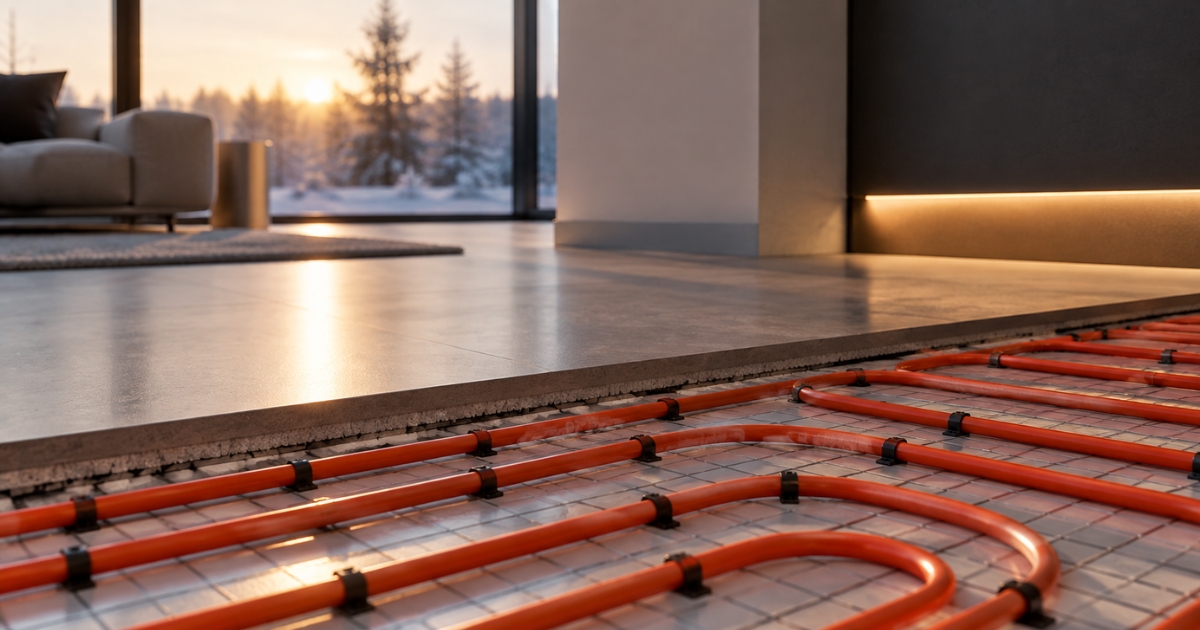

Тёплый пол: зоны и инерция
Водяной тёплый пол – самый инерционный источник тепла в доме. Стяжка прогревается часами, и это меняет логику управления полностью.
Понижать температуру пола на два часа бессмысленно: он не успеет ни остыть, ни прогреться обратно, а расход воды и электричества на циркуляцию останется. Поэтому уставки для пола меняют по суточному циклу, с упреждением: контроллер начинает прогрев за полтора-два часа до того, как тепло понадобится.
Каждое помещение – отдельная зона со своим контуром, датчиком воздуха и сервоприводом на коллекторе. Типовая квартира 80–120 м² – это 5–8 зон, дом 250–400 м² – 12–20 зон. Датчик воздуха ставится на высоте 1,2–1,5 м, не на внешней стене и не над источником тепла. Дополнительно в стяжку кладут датчик пола: он ограничивает температуру поверхности, чтобы не перегревать паркет и не портить клеевые составы.
Ограничение по покрытию – важный пункт, о котором часто забывают. Паркетная доска и инженерная доска допускают температуру поверхности не выше 27 градусов, и автоматика должна знать об этом, иначе гарантия на пол превращается в разговор о том, кто виноват.
Радиаторы и термоголовки
Там, где пол не справляется или его нет, тепло даёт радиатор. Управление им – электронная термоголовка на клапане, беспроводная или проводная.
Радиатор реагирует быстро, за 15–30 минут, поэтому его логика противоположна полу: короткие понижения имеют смысл, а сценарии могут менять уставку хоть на час. В квартирах с центральным отоплением термоголовка на радиаторе часто даёт больше комфорта, чем всё остальное вместе взятое: батарея перестаёт греть до плюс 28, когда на улице оттепель.
Практический нюанс: в старом фонде клапан на радиаторе может быть закисшим, и до установки термоголовки его меняют. Мы проверяем это на осмотре, потому что сюрприз в разгар отопительного сезона приятного мало.
Котёл и погодозависимое регулирование
В загородном доме автоматика связывается с котлом напрямую, а не имитирует комнатный термостат.
Смысл в погодозависимом регулировании: контроллер знает уличную температуру и по кривой отопления задаёт температуру подачи. На улице минус 25 – в подаче 55 градусов, на улице плюс 5 – в подаче 35. Котёл работает в щадящем режиме, дом греется ровно, а не циклами перегрева и остывания.
Подключение зависит от котла. Современные модели понимают цифровой интерфейс OpenTherm или собственный протокол производителя, старые – только сухой контакт «включить/выключить». Первый вариант даёт плавную модуляцию мощности, второй – только грубое управление, и это стоит учитывать при выборе котла, если дом ещё строится.
Отдельная связка – бойлер косвенного нагрева и приоритет ГВС. Когда семья возвращается, приоритет уходит на горячую воду, потом система возвращается к отоплению. Логика простая, но без неё в доме на шесть человек регулярно заканчивается вода.
Сколько зон делать
Зона – это помещение со своим датчиком и своей уставкой. Больше зон – больше комфорта и больше денег.
| Объект | Разумное число зон | Что объединяют |
|---|---|---|
| Квартира 40–70 м² | 3–5 | Коридор с кухней, санузлы между собой |
| Квартира 70–120 м² | 5–8 | Гардеробные к спальням |
| Дом 150–250 м² | 8–14 | Технические помещения |
| Дом 250–400 м² | 12–20 | Гостевые зоны при редком использовании |
Объединять помещения с разным режимом использования не стоит. Классическая ошибка – спальня и гардеробная в одной зоне: в гардеробной нужно 18, в спальне 21, датчик стоит где-то один, и в итоге неудобно в обоих помещениях.
Что закладывать на этапе стройки
Отопительная автоматика – та часть, где почти всё решается до отделки.
- Коллекторный шкаф с местом под сервоприводы и контроллер зон, с доступом для обслуживания.
- Кабель от шкафа к каждому датчику температуры в помещении.
- Датчик пола в гофре в стяжке – обязательно в трубе, чтобы его можно было заменить.
- Питание и линия связи к котельной для стыковки с котлом.
- Уличный датчик температуры на северной стене, вне зоны прямого солнца.
Радиаторные термоголовки в этот список не входят: их можно поставить и позже, в том числе беспроводные. А вот кабель к датчику в стяжку после отделки уже не проложить.
Сколько стоит
| Объект | Состав | Диапазон |
|---|---|---|
| Квартира, 5–8 зон | Термостаты, сервоприводы, контроллер, термоголовки | 120 000 – 400 000 ₽ |
| Дом 150–250 м², 8–14 зон | То же плюс погодозависимое управление котлом | 250 000 – 700 000 ₽ |
| Дом 250–400 м², 12–20 зон | Полная климатическая автоматика с вентиляцией | 400 000 – 1 500 000 ₽ |
Верхняя граница набирается за счёт интеграции с приточно-вытяжной установкой, увлажнением, бассейном и несколькими источниками тепла одновременно – котёл, тепловой насос, камин с водяным контуром. Полный расклад по бюджету загородного объекта – в статье «Умный дом в коттедже».
Частые ошибки
Датчик на внешней стене или рядом с радиатором. Показывает не то, чем живёт комната. Автоматика при этом работает исправно, а людям холодно.
Одна зона на этаж. Дешевле на монтаже, но комфорта не даёт: помещения греются по-разному в зависимости от окон и сторон света.
Тёплый пол как основной источник в доме с большим остеклением. Пол не успевает компенсировать теплопотери панорамных окон в мороз, нужны радиаторы или конвекторы в пол по периметру остекления.
Термоголовки без гидравлической балансировки. Система начинает шуметь, дальние контуры не прогреваются. Балансировку делают до автоматики, а не вместо неё.
Понижение температуры на время короткого отсутствия в доме с полами. Экономии нет, комфорт теряется. Понижение имеет смысл от восьми часов и больше.
Можно ли автоматизировать отопление в готовом доме
Частично – да, и это одна из самых частых наших задач.
Если коллекторы доступны, сервоприводы ставятся за день. Датчики в помещениях в этом случае берут беспроводные, чтобы не штробить стены. Логика заходит в существующий щит либо в отдельный небольшой контроллер.
Что не сделать без вскрытия пола – это добавить датчик в стяжку и разделить существующий контур на две зоны. Поэтому в готовом доме отталкиваются от той разводки, которая уже есть, и честно говорят заказчику, где предел.
Стыковка с котлом обычно возможна в любом случае: либо по цифровому интерфейсу, либо через сухой контакт.
Пришлите планировку с расстановкой контуров и данными по котлу – посмотрим схему, предложим разбивку на зоны и подготовим предварительную смету за 2 рабочих дня. Как отопление связано с остальными системами дома, разбираем в статье «Сценарии умного дома», состав работ – на странице умного дома под ключ.
Оставить заявку на предварительную смету →Часто задаваемые вопросы
Сколько стоит автоматизация отопления?
В квартире с 5–8 зонами – 120 000 – 400 000 ₽. В доме 250–400 м² с погодозависимым управлением котлом и вентиляцией – 400 000 – 1 500 000 ₽. Цена зависит от числа зон и количества источников тепла.
Сколько зон отопления делать?
Квартира 70–120 м² – 5–8 зон, дом 250–400 м² – 12–20. Зона равна помещению со своим режимом. Объединять спальню с гардеробной или кабинет с коридором не стоит: режимы разные.
Что такое погодозависимое регулирование?
Контроллер измеряет уличную температуру и по кривой отопления задаёт температуру подачи: в мороз выше, в оттепель ниже. Котёл работает плавно, дом греется ровно, без циклов перегрева и остывания.
Можно ли понижать температуру, когда никого нет?
Да, но с оглядкой на инерцию. Для радиаторов понижение оправдано уже на пару часов, для водяного тёплого пола – от восьми часов и больше, иначе экономии не будет.
Работает ли автоматика с любым котлом?
С современными – по цифровому интерфейсу с плавной модуляцией мощности. Со старыми – только через сухой контакт, то есть включением и выключением. Если дом ещё строится, интерфейс стоит учесть при выборе котла.
Можно ли сделать это в готовом доме?
Да, если коллекторы доступны: сервоприводы ставятся за день, датчики берут беспроводные. Нельзя добавить датчик в готовую стяжку и разделить существующий контур на зоны без вскрытия пола.
