Автоматизация котельной – это управление источником тепла по фактической потребности здания и защита от аварий без постоянного присутствия оператора. Контроллер держит температуру подачи по уличной погоде, распределяет нагрузку между котлами, переключает насосы с основного на резервный, следит за давлением в контуре и останавливает всё при загазованности. По практике Instalyator.Pro на 250+ проектах автоматика котельной мощностью 100–1000 кВт обходится в 300 000 – 2 млн ₽ и сокращает расход топлива на 10–20% относительно ручного режима.

Ниже – что даёт каскадное управление, как работает погодозависимая кривая, какие функции относятся к безопасности и почему они не программируются на общем контроллере. Котельные мы ведём с 2008 года и половину из них принимаем после чужой автоматики: щит без схемы, котёл на фиксированной уставке, закисший резервный насос.

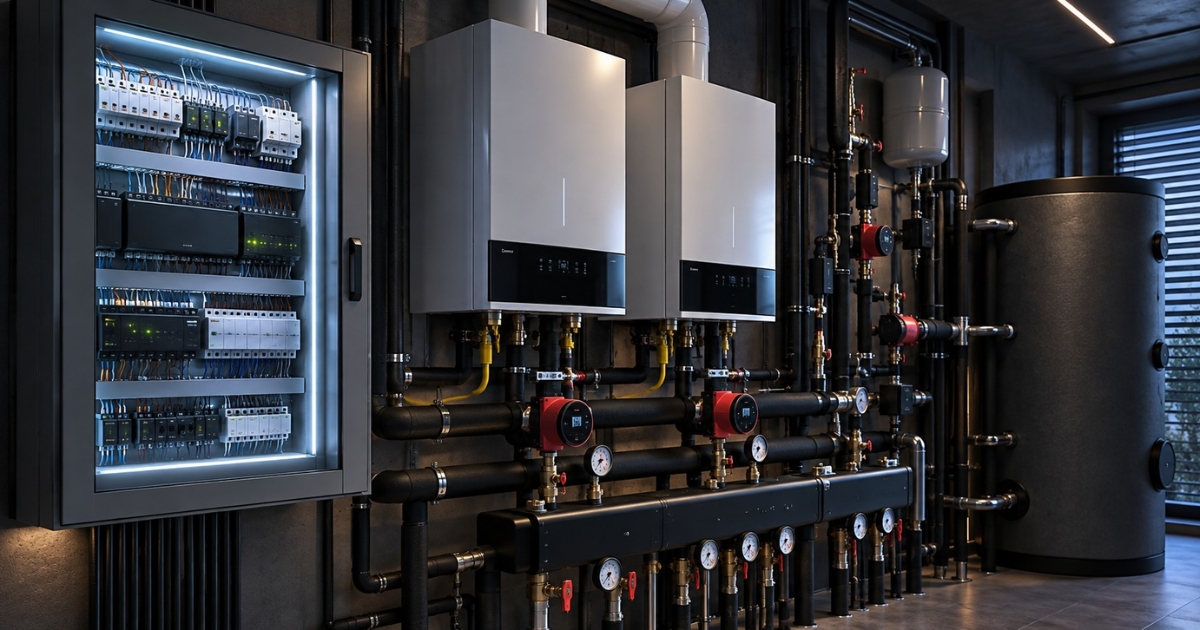

Каскад котлов

Одиночный котёл, рассчитанный на самый холодный день года, большую часть сезона работает вполсилы – а значит, короткими циклами включения и выключения. Это перерасход топлива и износ горелки.

Каскад из нескольких котлов меньшей мощности решает задачу иначе: в межсезонье работает один, в мороз подключаются остальные. Каждый агрегат при этом трудится в оптимальном для себя диапазоне.

Контроллер каскада делает три вещи. Распределяет нагрузку по текущей потребности. Ротирует котлы по наработке, чтобы они изнашивались равномерно и ни один не простаивал месяцами. Выводит неисправный агрегат из работы и перераспределяет нагрузку на оставшиеся, а не останавливает котельную целиком.

Ротация – та функция, которую забывают чаще всего. Котёл, простоявший без работы весь сезон, в мороз запускается хуже соседнего, отработавшего тысячу часов.

Погодозависимое регулирование

Смысл в том, чтобы не греть теплоноситель сильнее, чем требуется прямо сейчас.

Контроллер измеряет уличную температуру и по кривой отопления задаёт температуру подачи: в минус 25 это может быть 75 градусов, в плюс 5 – около 40. Кривая настраивается под конкретное здание, потому что зависит от теплопотерь, типа отопительных приборов и инерции.

Дополнительно вводятся коррекции: ночное снижение, выходные, ограничение по обратке. Здание перестаёт качаться между перегревом и остыванием, а котёл работает в щадящем режиме и меньше тактует.

Для здания со смешанной системой – радиаторы плюс тёплые полы плюс калориферы вентиляции – контуры разделяются смесительными узлами со своими кривыми. Один общий график для всех контуров означает, что кому-то из них всегда некомфортно.

Насосы, резерв и подпитка

Резервирование. В котельной насосы ставятся парами: рабочий и резервный. Автоматика следит за давлением и работой двигателя, переключается на резерв при отказе и сообщает об этом. Раз в заданный период происходит ротация, чтобы резервный не закис.

Частотное регулирование. Насос с частотным преобразователем поддерживает нужный перепад давления и не гоняет лишний расход. На объектах с погодозависимым регулированием и терморегуляторами в помещениях это заметная часть экономии электроэнергии.

Подпитка и контроль давления. Автоматическая подпитка компенсирует небольшие утечки, но контроллер должен считать её объём. Растущая подпитка – признак утечки в системе, и об этом система обязана предупредить, а не молча доливать воду до появления сырости в подвале.

Приоритет горячей воды. При нагреве бойлера приоритет уходит на ГВС, затем система возвращается к отоплению. В здании с большим водоразбором эта логика избавляет от жалоб на холодную воду в часы пик.

Безопасность

Здесь проходит важная граница, и её нужно понимать до проекта.

Автоматика безопасности котельной – контроль загазованности по метану и угарному газу, отсечной клапан на вводе газа, аварийный останов, контроль погасания пламени, защита по предельной температуре и давлению – это отдельная сертифицированная система. Она работает независимо от контроллера погоды и каскада и не программируется вместе с ним.

Логика простая и жёсткая: срабатывание любого канала безопасности закрывает газ и останавливает котельную аппаратно, а не по программной команде. Никакой сценарий верхнего уровня не может это отменить или отложить.

Мы проектируем и монтируем автоматику регулирования и диспетчеризацию, а систему безопасности выполняет специализированный подрядчик с соответствующими допусками. Стык между ними включаем в проект: сигналы от системы безопасности приходят в диспетчерскую как аварии высшего приоритета.

Отдельно про газовые котельные без постоянного присутствия персонала: требования к автоматике и передаче сигналов там строже, и это определяется на стадии проекта, а не на монтаже.

Диспетчеризация и удалённый доступ

Котельная – объект, где ценность мониторинга максимальна: авария зимой становится проблемой всего здания за часы.

В диспетчерскую передаются температуры подачи и обратки по контурам, давление, состояние котлов и насосов, наработка, объём подпитки, все аварии. Уведомления настраиваются по приоритетам: погасание горелки требует немедленного выезда, забитый фильтр – планового.

Удалённый доступ позволяет изменить уставку, перезапустить агрегат и посмотреть журнал без выезда. Требование к нему одно: доступ только через защищённый канал и с разграничением прав. Котельная, доступная из интернета по прямому адресу с заводским паролем, – это не удобство, а риск.

Как устроен верхний уровень, разбираем в статье «Диспетчеризация инженерных систем».

Сколько стоит

Указана автоматика регулирования и диспетчеризация без стоимости системы безопасности, которую выполняет профильный подрядчик.

Экономия топлива относительно ручного режима – 10–20%. Больший эффект получают объекты, где до этого котёл работал на фиксированной уставке круглый год.

Частые ошибки

Одна кривая на все контуры. Радиаторы, тёплые полы и калориферы вентиляции требуют разной температуры подачи. Общий график означает, что часть здания всегда либо перегрета, либо холодная.

Нет ротации котлов и насосов. Один агрегат вырабатывает ресурс, второй стоит и закисает. Оба ломаются раньше срока, но по разным причинам.

Подпитка без учёта. Утечка растёт месяцами и обнаруживается по сырости, а не по цифре в журнале.

Датчик уличной температуры на южной стене. Солнце нагревает корпус, контроллер считает, что на улице теплеет, и снижает подачу в мороз.

Безопасность, заведённая в общий контроллер. Недопустимо: защита должна работать аппаратно и независимо от программной логики.
