Автоматизация бассейна в частном доме: вода, климат и свет

Автоматизация бассейна в частном доме – это связка нескольких систем: водоподготовки, нагрева воды, осушения и вентиляции зала, подводного света, противотока и накрытия. Химию и фильтрацию ведёт собственная автоматика бассейна, а умный дом забирает её показания и аварии, связывает климат зала с режимом чаши и даёт хозяину одну точку управления вместо пяти пультов. По практике Instalyator.Pro на 250+ проектах интеграция бассейна в умный дом стоит 300 000 – 1 000 000 ₽ сверх оборудования водоподготовки и климата.

Бассейн – самое дорогое в эксплуатации помещение дома, и ошибки в нём проявляются не сразу, а через одну-две зимы: тёмными пятнами на откосах, ржавчиной на закладных и запахом хлора в соседних комнатах.

Из чего состоит бассейн как инженерная система

С инженерной точки зрения бассейн в доме – пять-шесть самостоятельных систем, у каждой из которых свой контроллер и свой подрядчик. Фильтрация, дозирование реагентов, нагрев, осушение воздуха, свет и аттракционы работают по своим алгоритмам. Задача автоматизации – не заменить их, а свести в единую картину: хозяин видит состояние всего бассейна на одной панели, а режимы систем согласованы между собой.

Связь с умным домом идёт через Modbus или сухие контакты, в зависимости от того, что умеет конкретное оборудование. Поэтому интерфейс верхнего уровня нужно вписать в спецификацию бассейнового подрядчика заранее: доработать контроллер после монтажа удаётся не всегда.

Вода: фильтрация, химия и нагрев

Химию воды ведёт станция дозирования: она измеряет pH и окислительно-восстановительный потенциал (Redox) и подаёт реагенты по своим калиброванным датчикам. Вмешиваться в эту логику из умного дома мы не рекомендуем – регулирование химии остаётся зоной ответственности поставщика бассейнового оборудования. Умный дом забирает показания и аварии и присылает хозяину понятное уведомление: «pH вне нормы», «заканчивается реагент», «вырос перепад на фильтре».

Фильтрация работает по расписанию, и здесь автоматика даёт реальную экономию: частотный насос днём прогоняет воду на рабочем расходе, ночью и в отъезд – на пониженном. Промывку фильтра запускают по росту давления, а не по календарю. Долив воды в переливную ёмкость идёт по датчику уровня, и мы всегда ставим на линию долива ограничение по времени: если клапан открыт дольше обычного, значит где-то утечка, и долив прекращается.

Нагрев воды – процесс очень инерционный. Чтобы поднять температуру чаши на 50 м³ на один градус, нужно около 58 кВт·ч тепла, и теплообменник на 30 кВт тратит на это примерно два часа без учёта потерь. Нагреть остывший бассейн с 20 до 28 градусов – это сутки и больше, поэтому сценарий «к приезду» запускают заранее, а температуру воды в будни держат рабочей, если бассейном пользуются регулярно.

Если тепло берётся от общей котельной, автоматика расставляет приоритеты: в сильный мороз отопление дома и горячая вода важнее подогрева чаши. Как связываются котёл и контуры, разбираем в статье «Отопление в умном доме».

Осушение воздуха: почему конденсат – главный враг

С поверхности воды постоянно испаряется влага, и тёплый влажный воздух конденсируется на всём холодном: на остеклении, рамах, углах наружных стен, перекрытии под холодной кровлей. Результат через одну-две зимы – плесень за отделкой, вздувшаяся штукатурка, ржавчина на металле. Поэтому в зале бассейна работает отдельная установка осушения или приточно-вытяжная установка с функцией осушения, и её автоматика важнее всего остального в бассейне.

Базовые правила режима известны давно. Температуру воздуха держат на 1–3 градуса выше температуры воды: так испарение меньше, а человеку, вышедшему из воды, не холодно. Относительную влажность – в районе 50–60%. Тёплый сухой воздух подают снизу вдоль остекления, чтобы стекло не запотевало. Зал держат под небольшим разрежением относительно дома: влажный воздух с запахом хлора не должен уходить в соседние помещения.

Умный дом добавляет к штатной автоматике установки две вещи. Первая – независимые датчики температуры и влажности в зале с историей: если влажность больше часа держится выше порога, хозяин и сервис получают уведомление. Вторая – связь режимов: закрыто накрытие – установка уходит в ночной режим, начался сценарий «плавание» – выходит в дневной. Как устроена защита калорифера и логика приточных установок, подробно – в статье «Автоматизация вентиляции».

Свет, противоток и гидромассаж

Подводные светильники питаются безопасным сверхнизким напряжением – 12 В переменного тока – от разделительного трансформатора, который стоит за пределами зон бассейна. Цветные светильники управляются своим контроллером или по DMX, и умный дом включает их в общие сцены: подсветка чаши, свет зала и уличное освещение за окном работают как одна картина. Свет зала диммируют и направляют так, чтобы он не бликовал в воде.

Противоток, гидромассаж и водопады запускают двумя способами. У чаши ставят пневматические кнопки: в кнопке нет электричества, она передаёт импульс воздухом по трубке на реле в техпомещении. С панели, смартфона или из сценария те же насосы включаются через модуль умного дома. В обоих случаях мы ставим ограничение по времени работы – противоток, забытый включённым на ночь, гоняет насос и шумит в спальнях.

Накрытие и безопасность детей

Автоматическое накрытие – жалюзийное или рулонное – закрывает чашу, когда бассейном не пользуются. Оно сокращает испарение и теплопотери воды, разгружает осушение, а модели, рассчитанные на нагрузку, защищают от падения в воду. Для семьи с маленькими детьми это главный элемент безопасности, и управлять им должно быть сложнее, чем светом: ключом, кодом на панели или подтверждением в приложении.

Умный дом связывает накрытие с остальной логикой. Пока чаша закрыта, противоток и гидромассаж заблокированы. Если накрытие открыли в ночном режиме дома или при постановке на охрану, родители получают уведомление. Дверь в зал бассейна оборудуют доводчиком и датчиком открытия, а для домов с маленькими детьми дополнительно ставят специальные датчики падения в воду.

Электробезопасность зон бассейна

Требования к электроустановкам бассейнов (международный стандарт IEC 60364-7-702 и гармонизированные с ним национальные нормы) делят пространство вокруг чаши на зоны 0, 1 и 2. Зона 0 – сама чаша, зона 1 – пространство в пределах двух метров от её края, зона 2 – следующие полтора метра. Чем ближе к воде, тем жёстче требования к напряжению, исполнению оборудования и защите.

В зонах 0 и 1 в общем случае допускается только безопасное сверхнизкое напряжение (в зоне 0 – не выше 12 В переменного тока), а его источник ставят за пределами зон. Исключения для стационарного бассейнового оборудования нормы оговаривают отдельно и строго. Поэтому подводный свет на 12 В, а кнопки у чаши пневматические. Остальные цепи зала защищают УЗО с током утечки не более 30 мА. Металлические части – лестницы, поручни, закладные, арматура чаши – объединяют системой уравнивания потенциалов.

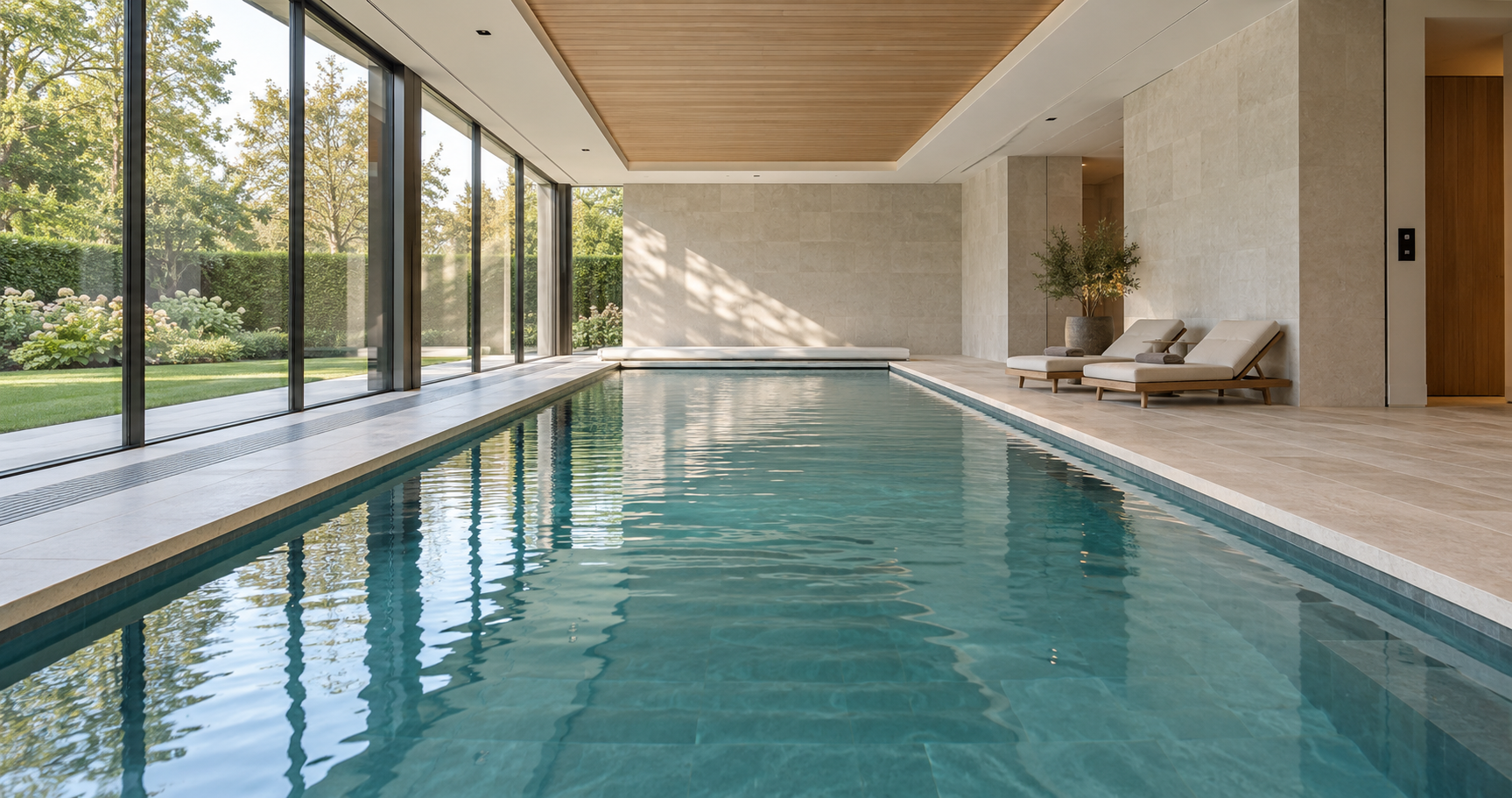

Панели управления, выключатели и розетки мы выносим за пределы зон, обычно к входу в зал, а щит автоматики бассейна ставим в техпомещение с нормальной влажностью. На приёмке проверяем срабатывание УЗО по каждой группе и наличие уравнивания на всех металлических элементах. Эти проверки мы не пропускаем ни на одном объекте: от них напрямую зависит безопасность людей в воде.

Сценарии, ради которых это делается

Сценарий бассейна – это согласованное изменение режимов нескольких систем одной командой. Хозяин нажимает одну кнопку у входа в зал или в приложении, а свет, климат, накрытие и насосы переходят в нужное состояние в правильной последовательности. Без сценариев бассейн управляется пятью разными пультами, и пользоваться им становится неудобно уже через месяц.

• Приезд. В четверг вечером из приложения запускается «выходные»: вода начинает нагреваться до 28 градусов, к субботнему утру всё готово. За два часа до приезда установка осушения переходит в дневной режим.
• Плавание. Одна кнопка у двери: свет зала на 70%, подводная подсветка, накрытие открывается после подтверждения, мультирум включает плейлист. Когда в зале 20 минут нет движения, свет гаснет, а если накрытие осталось открытым, приходит напоминание.
• Ночь и отъезд. Накрытие закрыто, осушение в экономичном режиме, фильтрация по ночному графику, при долгом отъезде температура воды понижена на несколько градусов.
• Авария. Датчик протечки в техпомещении закрывает долив, высокая влажность в зале или авария станции дозирования приходят уведомлением хозяину и в сервис.

Что закладывать на этапе строительства

Почти всё, что делает бассейн управляемым, закладывается до отделки зала: кабельные линии от техпомещения к щиту автоматики, линия Modbus к контроллеру бассейна и установке осушения, трубки пневмокнопок, места под датчики температуры и влажности в зале, датчики протечки в техпомещении и место для разделительного трансформатора за пределами зон. После облицовки чаши и зала добавить это можно только со вскрытием.

Второе решение, которое принимается на стадии проекта, – распределение ответственности. Бассейновый подрядчик отвечает за чашу, гидравлику и химию, климатический – за установку осушения, мы – за автоматику, свет и интеграцию. В проекте фиксируется, кто какой стык делает и кто проверяет его на пусконаладке. Как это выглядит в общем проекте загородного дома, разбираем в статье «Умный дом в коттедже».

Сколько стоит автоматизация бассейна

Цена автоматизации зависит от того, сколько систем бассейна интегрируется в умный дом и насколько сложны сценарии. Сама чаша, водоподготовка и установка осушения в эти цифры не входят – это оборудование бассейнового и климатического подрядчиков. По проектам Instalyator.Pro интеграция бассейна под ключ стоит 300 000 – 1 000 000 ₽ с монтажом и пусконаладкой.

Цены и расчёты ориентировочные. Стоимость рассчитывается индивидуально под задачи заказчика и особенности объекта.

Бюджет растёт от числа аттракционов, уличной чаши в дополнение к крытой, цветной подсветки с динамическими сценами и требований к удалённой диагностике. Если в доме кроме бассейна есть сауна или хаммам, их автоматику выгодно делать в одном проекте – логика зоны отдыха общая, об этом в статье «Баня и сауна в умном доме».

Частые ошибки

Большая часть проблем бассейнов, которые к нам приходят на сервис, связана не с водой, а с воздухом и с разделением ответственности между подрядчиками. Оборудование водоподготовки обычно исправно, а вот зал выглядит уставшим уже через пару сезонов. Ошибки повторяются от объекта к объекту.

1. Осушение без контроля. Установка работает, но в зале нет независимого датчика влажности, и о проблеме узнают по плесени на откосах.
2. Нет накрытия. Осушитель круглосуточно борется с испарением, которое накрытие сняло бы значительную часть времени.
3. Контроллер бассейна без интерфейса. Оборудование выбрано без выхода на Modbus, и умный дом видит только «работает – не работает».
4. Панель управления в зоне 1. Удобно стоять у воды, но так делать нельзя. Управление у входа в зал и пневмокнопки у чаши.
5. Долив без ограничения по времени. Протечка в переливной ёмкости превращается в бесконечный долив и счёт за воду, а иногда – в затопленное техпомещение.
