Защита от протечек воды: как работает система и что ставить в дом

Защита от протечек воды в наших проектах собирается из трёх звеньев: датчики на полу мокрых зон, шаровые краны с электроприводом на вводе и контроллер между ними. Получив сигнал, контроллер за 3–7 секунд отсекает дом от магистрали, пишет владельцу и при погасшем свете продолжает дежурить. По практике Instalyator.Pro на 250+ проектах узел обходится в 25 000 – 120 000 ₽, итог определяют количество датчиков и диаметр труб.

Про безопасность дома в целом – в статье «Безопасность умного дома». Ниже – целиком про воду.

Как срабатывает защита: от капли на полу до закрытого ввода

Цепочка короткая. Вода перемыкает два электрода датчика, контроллер фиксирует изменение на входе и подаёт питание на приводы, шар в кране проходит четверть оборота, и ввод закрыт. Одновременно владельцу уходит сообщение. Облако и человек в решении не участвуют: логика живёт в щите. Разводка после крана может отдать остаток воды, но подпитки из сети нет, и размер аварии ограничен объёмом труб, а не всей магистралью.

Обратно воду система не откроет. Краны стоят закрытыми, пока владелец или сервисный инженер не найдёт источник, не просушит датчик и не сбросит тревогу на контроллере или в приложении. Так задумано: автоматика, открывающая подачу сразу после высыхания датчика, легко устроит второй залив из той же трещины.

Кран с электроприводом: пять параметров из паспорта

На кране сэкономить проще всего, а его отказ обнуляет всю схему. В паспорте проверяем пять параметров: время закрытия, момент привода, рабочее напряжение, материал шара и наличие ручного дублёра. Минимум для жилого дома – латунный корпус, хромированный шар и привод 12 В с запасом по моменту.

• Время закрытия. Разброс между моделями – в разы: от пары секунд до 20 и дольше. Быстрая отсечка оставляет меньше литров на полу, но на крупном диаметре нагружает трубы гидроударом. Берём краны с ходом 3–7 секунд: потери воды невелики, фитинги целы.
• Момент привода. После года без движения шар идёт туго. Привод без запаса упрётся на полпути и оставит щель для воды. Цифра момента в паспорте для нас весомее логотипа на корпусе.
• Напряжение. 12 В безопасны рядом с водой, а привод несложно посадить на аккумулятор. Модели на 220 В встречаются на крупных диаметрах и требуют резервирования питания отдельной линией.
• Ручной дублёр. Рычаг или шестигранник для закрытия крана при обесточенном приводе. Без дублёра любой сбой контроллера заканчивается поиском разводного ключа и походом под ванну.

Проворот против закисания

Самый тихий враг системы – закисший кран. Шар, годами стоящий в положении «открыто», обрастает налётом, и в день аварии привод не может стронуть его с места. Помогают две меры: контроллер по расписанию гоняет краны через полный цикл, а сервисный инженер на плановом визите проверяет ход рукой и замеряет время закрытия.

Автопроворот в большинстве контроллеров запускается раз в несколько недель, и мы его не отключаем. Окно назначаем на время, когда воду в доме никто не набирает, – скажем, среда, 4:00. Владельцы месяцами не замечают прогонов. Сервисный регламент добавляет раз в полгода ручной прогон с проверкой дублёра.

Жёсткая вода или скважина без умягчения ускоряют налёт на шаре. На таких объектах перед кранами ставим фильтр механической очистки, а приводы подбираем с увеличенным моментом.

Проводные датчики или радио

Проводной датчик – два контакта на полу и кабель до контроллера или входа умного дома. Батарейки не нужны, связь не пропадает, цена ниже, зато кабель обязан лечь в стену до чистовой отделки. Радиодатчик кладут в любой момент и в любое место, расплачиваясь элементом питания и зависимостью от эфира. Для нового дома по умолчанию проектируем провод, радио оставляем для квартир с готовым ремонтом и точечных добавлений.

Слабое место провода – обрыв. Перебитую перфоратором при ремонте линию простой контроллер не заметит и продолжит считать пол сухим. Отсюда наше правило: контроллеры или входы умного дома с контролем линии, где перебитый кабель сразу приходит как неисправность, а не выясняется при первой луже.

Где ставить датчики протечки

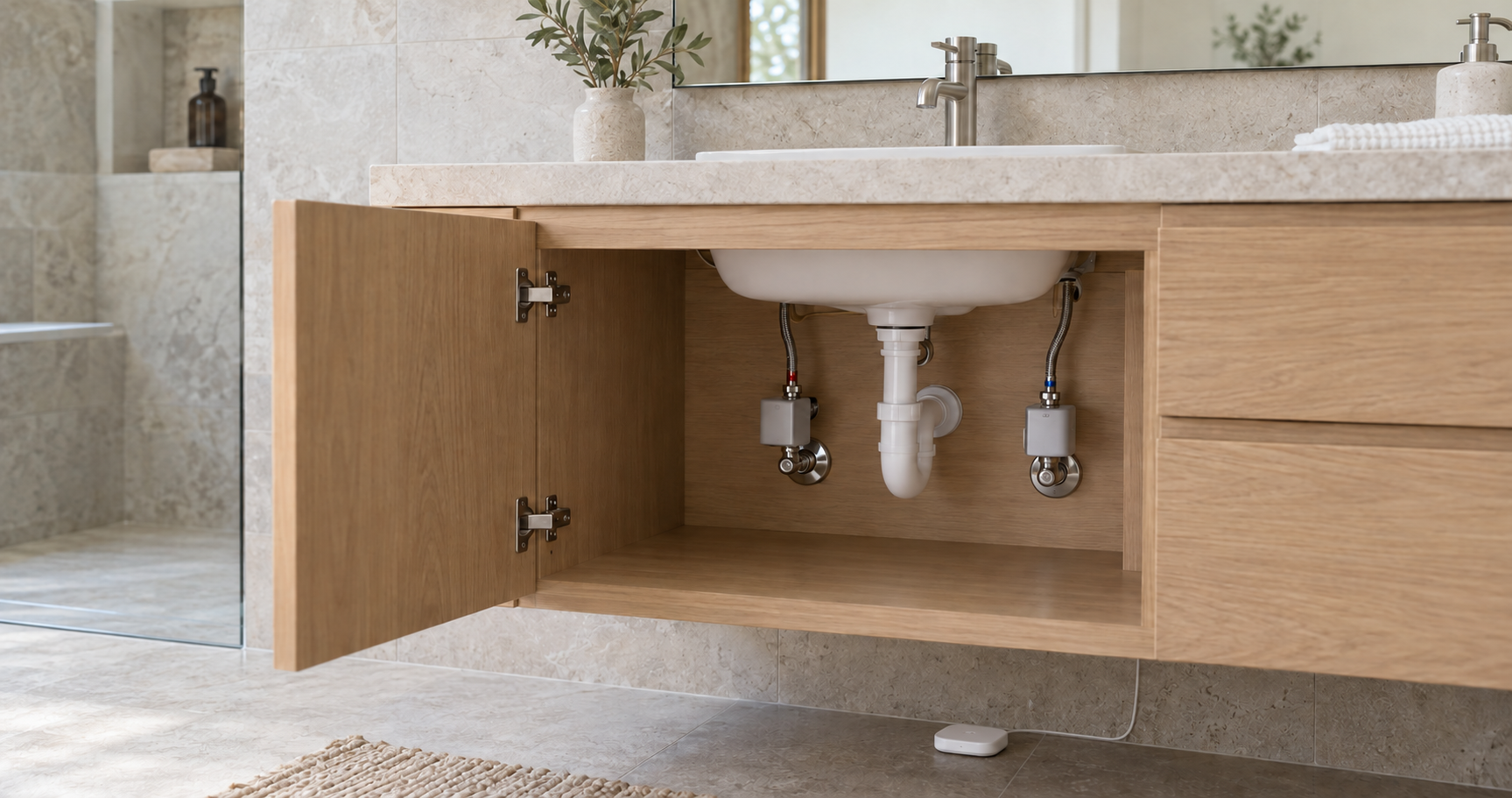

Датчик кладём в нижнюю точку пола у источника, куда вода попадёт раньше, чем её заметят, а не в удобное место у плинтуса. Разметку ведём по трём признакам. Первый – подвижная подводка: шланг стиральной машины, трясущийся на отжиме, и гибкий шланг посудомойки. Второй – соединения, спрятанные за отделкой: инсталляция унитаза, сифон и подводка под ванной или поддоном, тумба под кухонной мойкой. Третий – техпомещения, куда неделями никто не заходит: котельная, коллекторные шкафы тёплого пола, бойлер, водоподготовка и насосная.

• Встроенная посудомойка. После монтажа машину выдвигают только со снятием фасада, и точку датчика – в цоколе кухни, под машиной или в поддоне – согласуем с мебельщиками по чертежам кухни.
• Коллекторный шкаф тёплого пола. Капля из фитинга коллектора неделями уходит в стяжку, и снаружи ничего не видно. Датчик ложится прямо на дно шкафа.
• Котельная. Датчиков два-три: у котла, у бойлера и в приямке, если его предусмотрели. Пол делаем с уклоном к трапу, а один датчик кладём у самого трапа.
• Ледогенератор холодильника и кофемашина с водой. Тонкая трубка к ним часто подтекает незаметно, особенно после перестановки мебели.
• Душ без поддона. Датчик стоит у кромки трапа, но вне зоны брызг, иначе каждое мытьё будет заканчиваться тревогой.

По итогам разметки квартира получает 5–8 точек, дом – 10–20. Сомневаетесь насчёт лишнего датчика – добавляйте: точка стоит несколько тысяч, а ремонт потолка у соседей снизу – совсем другие деньги.

Квартира и дом: в чём разница

В квартире схема умещается в два крана на холодной и горячей воде сразу за вводными вентилями от стояков. Загородный дом устроен сложнее: вода приходит из скважины или поселковой сети, идёт через водоподготовку, греется в бойлере, а отопление крутится в отдельном замкнутом контуре. Каждому участку нужна своя защита, одного крана на вводе мало.

Ввод воды. Кран монтируем на вводе до первого ответвления, но после фильтра грубой очистки, чтобы песок не царапал шар. Насосную станцию при тревоге логично гасить вместе с кранами.

Контур отопления. Закрытый ввод не спасёт от течи из радиатора или тёплого пола: у отопления своя замкнутая петля. Для неё работает пара «датчик давления в контуре + автоматика котельной»: давление пошло вниз – котёл и подпитка блокируются, владелец получает сообщение. Логику котла подробно разбирали в статье «Отопление в умном доме».

Полив и бассейн. На отводы к поливу и технике бассейна ставим свои краны, чтобы авария на улице не оставляла дом без воды.

Отличается калибр: квартире хватает труб 1/2–3/4 дюйма, дому нужны 1–1¼ дюйма, а крупным кранам – заметно более сильный привод.

Автономная система или интеграция в умный дом

Автономный комплект – контроллер, краны и датчики одного производителя, работающие сами по себе. Интеграция в умный дом добавляет недостающее: сценарии, общий журнал событий и одно приложение на весь дом. Мы совмещаем оба подхода: закрытием кранов командует автономный контроллер, а умный дом читает его статусы и при необходимости отдаёт команды.

Почему не поручить защиту умному дому целиком? Она обязана работать и во время обслуживания или перезагрузки щита автоматики. Отдельный контроллер протечек остаётся простой независимой страховкой.

На практике связка даёт четыре вещи:

• Сценарий «уход». Семья выходит из дома – вода закрывается вместе с выключением света и переводом климата в экономичный режим. Вернулись – подача открыта.
• Обесточивание техники. Сработал датчик на кухне – умный дом снимает питание с посудомойки, в постирочной – со стиральной машины.
• Журнал. Видно, какой датчик сработал, в какое время и сколько ложных тревог набралось за год.
• Уведомления без интернета. За городом сообщения дублируем через GSM-модуль: SMS дойдёт и без провайдера.

Что происходит при отключении электричества

Самый частый вопрос про защиту от протечек. Краны остаются в положении, где их застало отключение, а контроллер переходит на резервный аккумулятор или ИБП и при сигнале датчика закроет воду. Без резерва система в момент блэкаута слепнет и пропустит протечку.

Отдельно о «нормально закрытых» кранах, перекрывающих подачу при пропадании питания. На весь дом их не ставим: каждое отключение света оставляло бы семью без воды. Аккумулятор контроллера плюс ИБП щита дают ту же защиту без побочного эффекта. Как резервируется питание загородного дома целиком, рассказываем в статье «Резервное электроснабжение дома».

Сколько стоит защита от протечек

По проектам Instalyator.Pro защита от протечек обходится в 25 000 – 120 000 ₽. Бюджет складывается из количества датчиков, числа и калибра кранов и глубины интеграции: автономный комплект в квартире оказывается у нижней границы, дом с отводами на полив и GSM-дублированием – у верхней. Ориентиры с монтажом и пусконаладкой:

Цены и расчёты ориентировочные. Стоимость рассчитывается индивидуально под задачи заказчика и особенности объекта.

Кабельные трассы к датчикам в новом доме в эти цифры не входят: трассы ведут вместе со слаботочкой по проекту. Датчик давления и блокировку подпитки в котельной считаем в автоматике отопления.

Частые ошибки

1. Кран стоит за разветвлением. Часть разводки остаётся под напором, и течь на этом участке система перекрыть не может.
2. Автопроворот выключен. Через два-три года шар прикипает, и в день аварии кран не двигается. На приёмке чужих систем такой промах встречаем чаще остальных.
3. Датчик лежит не в нижней точке. Вода обходит его стороной и уходит под плитку или в стяжку.
4. Резерва питания нет. Погас свет – выключился контроллер, датчикам некому докладывать.
5. К кранам не подобраться. Короб закрыт плиткой без люка, и замена привода превращается в демонтаж отделки.
