Щит автоматики: состав, сборка и приёмка
Щит автоматики – это шкаф, в котором собрана вся исполнительная часть системы: вводные и групповые автоматы, устройства защитного отключения, модули управления освещением и приводами, источники питания шины, контроллеры и клеммники. От качества его сборки зависит, будет ли объект работать без вмешательства следующие десять лет. По практике Instalyator.Pro на 250+ проектах щит для квартиры 100 м² – это 72–96 модулей и 250 000 – 600 000 ₽ вместе с комплектующими и сборкой, для дома 250–400 м² – от 200 модулей и от 900 000 ₽.
Ниже – из чего собирается щит, как считать размер и тепловыделение, что делает сборку хорошей, какие испытания проходят перед отправкой на объект и что смотреть при приёмке, даже если вы не электрик. Щиты Instalyator.Pro собирает в своей мастерской и проверяет до выезда на объект – через эту процедуру прошли все 250+ проектов компании.

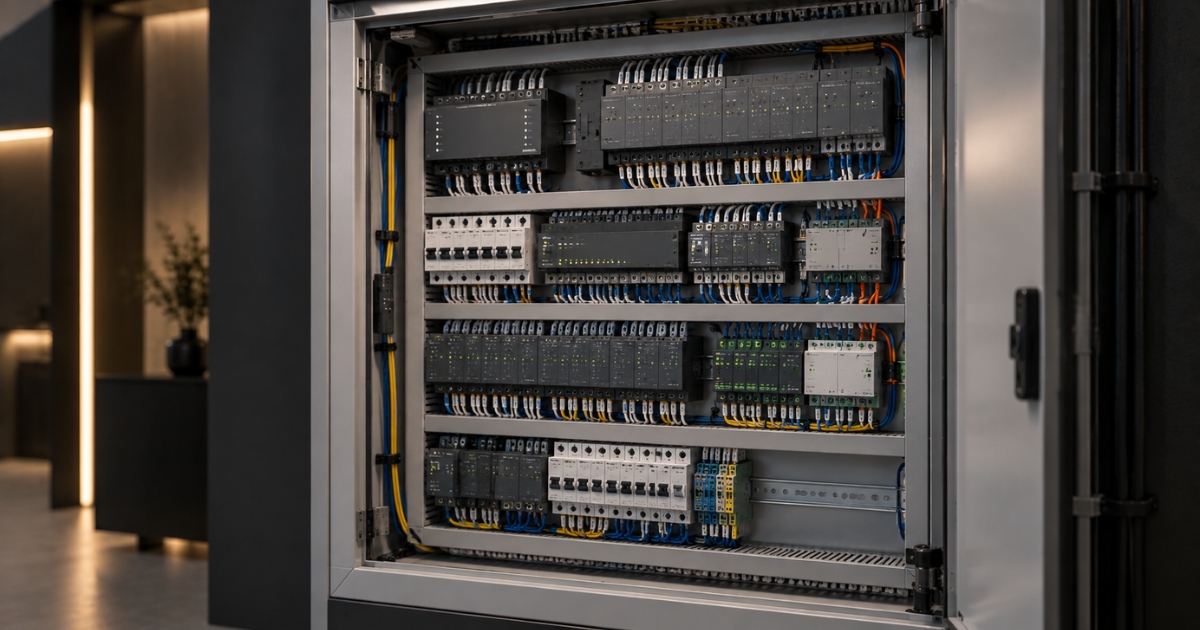

Что стоит внутри
Вводная группа. Вводной автомат или рубильник, ограничитель перенапряжения, реле контроля напряжения и фаз. Задача – отсечь объект от проблем на стороне сети.
Групповая защита. Автоматы и устройства защитного отключения по группам. В автоматизированном щите групп заметно больше, чем в обычном: каждая линия освещения приходит в щит отдельно.
Модули автоматики. Релейные и диммирующие исполнительные устройства, модули управления приводами штор, входные модули для кнопок и датчиков, шлюзы к климату. Это то, что отличает щит автоматики от электрощита.
Питание шины. Источники питания KNX или HDL BusPro с резервом по току на сегмент, отдельно от питания слаботочки.
Клеммники и кросс. Все внешние линии заходят на клеммы, а не напрямую в модули. Это позволяет заменить устройство, не переразделывая кабель.
Служебное. Розетка внутри шкафа для ноутбука наладчика, светильник, вентиляция или фильтр, карман для документации.
Как считают размер
Три составляющие: число модулей, запас и тепло.
Модули считают по спецификации: каждое устройство имеет ширину в стандартных модулях 17,5 мм. К полученному числу добавляют не менее 20% свободного места – это то, что позволит через год добавить линию, не собирая второй щит. Отдельно резервируют место под клеммники: они занимают больше, чем кажется на этапе проекта.
Тепло – параметр, о котором вспоминают редко. Диммеры, блоки питания и релейные модули греются, а в закрытом шкафу тепло некуда деть. Для щита от 150 модулей с диммированием мы считаем тепловой баланс и ставим вентиляцию с фильтром, а в отдельных случаях – термостат с вентилятором. Перегретые модули работают нестабильно и выходят из строя раньше срока.
Размещение внутри тоже подчиняется физике: греющиеся устройства – в верхней части, чувствительная электроника – ниже, силовые и слаботочные линии разнесены по разным кабель-каналам.
Что делает сборку хорошей
Разница между аккуратным и небрежным щитом видна не в день сдачи, а на третий год эксплуатации.
Маркировка каждого провода. По кабельному журналу, с обеих сторон. Через пять лет никто не помнит, что за кабель приходит на клемму 47.
Гильзы и наконечники. Многожильный провод в клемму без наконечника – это ослабление контакта и нагрев со временем.
Момент затяжки по паспорту. Каждая клемма имеет свой момент, указанный производителем. Затянутая «от души» клемма деформируется, недотянутая греется. Через 6–12 месяцев эксплуатации выполняется повторная протяжка.
Заполнение кабель-каналов не более чем на 60%. Иначе крышка не закрывается, провода передавлены, а доступ для доработки закрыт.
Схема внутри шкафа. Распечатанная однолинейная схема и таблица адресации в кармане на дверце. Стоит ноль, экономит часы при обслуживании.
Фотофиксация до закрытия. Фотографии собранного щита в высоком разрешении входят в исполнительную документацию.
Испытания перед отправкой
Щит собирается в мастерской и проверяется до выезда на объект – это дешевле, чем искать ошибку в подвале строящегося дома.
Проверяют соответствие схеме, сопротивление изоляции, работу защитной аппаратуры, правильность подключения питания шины, прошивку и адресацию модулей. Затем щит прозванивается по клеммам и маркируется под конкретный объект.
На объекте после подключения выполняется повторная проверка и прогон сценариев. Разрыв между этими двумя этапами – типичное место, где теряются ошибки: щит исправен, кабель заведён не туда.
Сколько стоит
| Объект | Размер щита | Диапазон |
|---|---|---|
| Квартира 60–100 м² | 72–96 модулей | 250 000 – 600 000 ₽ |
| Квартира 100–150 м² | 96–150 модулей | 450 000 – 900 000 ₽ |
| Дом 250–400 м² | от 200 модулей, часто два щита | от 900 000 ₽ |
| Этаж коммерческого объекта | по проекту | от 600 000 ₽ |
Цены и расчёты ориентировочные. Стоимость рассчитывается индивидуально под задачи заказчика и особенности объекта.
В стоимость входят корпус, аппаратура защиты, модули автоматики, комплектующие и работа сборщика. Разброс внутри строки задаёт производитель оборудования и доля диммируемых линий: диммирующие модули дороже релейных в два-три раза.
Отдельно про экономию. Разница между щитом за 300 000 и за 500 000 ₽ – это чаще всего не бренд, а количество групп и качество комплектующих. Сэкономить можно, но сокращая функции осознанно, а не заменяя клеммники на скрутки.
Где щит физически стоит
Место выбирают на этапе планировок, потому что шкаф на 200 модулей – это заметный объект.
Для квартиры это ниша в коридоре или гардеробной глубиной от 150 мм, с доступом по всей высоте. Для дома – техническое помещение или котельная, где есть место подойти с двух сторон и разложить инструмент.
Чего делать нельзя: ставить щит в жилой комнате, за встроенной мебелью, в санузле и в помещении без вентиляции. Отдельная просьба к дизайнерам – не закрывать щит несъёмными декоративными панелями: доступ к аппаратуре защиты должен быть свободным.
Как это учитывается на этапе документации, разбираем в статье «Проект умного дома».
Что смотреть при приёмке, если вы не электрик
Пять вещей, для которых не нужна квалификация.
- Есть ли свободное место на рейках и сколько его.
- Промаркированы ли провода и есть ли схема в кармане на дверце.
- Закрываются ли крышки кабель-каналов без усилия.
- Одинаково ли выглядят участки щита – аккуратность равномерна или «витрина сверху».
- Есть ли акт испытаний и фотографии сборки в документации.
Если по всем пяти пунктам ответ положительный, скорее всего, и внутри всё в порядке. Полный разбор типовых промахов – в статье «Ошибки при монтаже умного дома».
Обслуживание
Щит – не мебель, ему нужен регламент. Раз в год: визуальный осмотр, проверка нагрева соединений тепловизором или на ощупь при нагрузке, продувка от пыли, замена фильтра вентиляции, проверка срабатывания устройств защитного отключения кнопкой «Тест».
Через 6–12 месяцев после запуска – обязательная повторная протяжка клемм. Медь под нагрузкой немного «садится», и это нормальный процесс, а не брак сборки.
Часто задаваемые вопросы
Что такое щит автоматики?
Шкаф с исполнительной частью системы: вводные и групповые автоматы, устройства защитного отключения, модули управления освещением и приводами, источники питания шины, контроллеры и клеммники. От обычного электрощита отличается тем, что каждая линия освещения приходит в него отдельно.
Сколько стоит щит автоматики?
Для квартиры 60–100 м² – 250 000 – 600 000 ₽ при 72–96 модулях, для квартиры 100–150 м² – 450 000 – 900 000 ₽, для дома 250–400 м² – от 900 000 ₽. Цена включает корпус, защитную аппаратуру, модули и сборку.
Какой запас нужен в щите?
Не менее 20% свободного места на рейках сверх расчёта по спецификации, плюс отдельный резерв под клеммники. Это позволяет добавить линию через год без сборки второго щита.
Нужна ли щиту вентиляция?
Для щитов от 150 модулей с диммированием – да. Диммеры и блоки питания греются, а в закрытом шкафу теплу некуда деться. Ставят вентиляцию с фильтром, иногда термостат с вентилятором.
Где нельзя ставить щит?
В жилой комнате, за встроенной мебелью, в санузле и в помещении без вентиляции. Доступ к аппаратуре защиты должен оставаться свободным, поэтому несъёмные декоративные панели перед щитом недопустимы.
Как часто обслуживать щит?
Раз в год – осмотр, проверка нагрева соединений, продувка от пыли, замена фильтра, тест устройств защитного отключения. Через 6–12 месяцев после запуска – обязательная повторная протяжка клемм.
Если проект на стадии рабочей документации или вы принимаете собранный щит и хотите независимую проверку – пришлите схемы и спецификацию. Посмотрим состав и запас, дадим замечания и подготовим предварительную смету за 2 рабочих дня, если понадобится наша сборка.
