Кондиционирование в умном доме: сплит, мульти-сплит и VRF под единым управлением

Кондиционирование в умном доме – это управление кондиционерами не пультами и не ИК-передатчиками, а через проводной шлюз, подключённый к штатной шине внутренних блоков. Умный дом видит фактический режим, температуру и ошибки каждого блока, а уставку задаёт комнатный термостат – тот же, что управляет отоплением. По практике Instalyator.Pro на 250+ проектах интеграция кондиционирования в квартире стоит 60 000 – 150 000 ₽ на систему, а в доме с VRF на 8–15 внутренних блоков – 150 000 – 450 000 ₽ сверх цены климатического оборудования.

Кондиционирование мы интегрируем почти в каждом проекте, и самые частые жалобы на «умный климат» связаны не с оборудованием, а с тем, что отопление и охлаждение никто не научил работать вместе.

Сплит, мульти-сплит или VRF: что ставят в квартиру и дом

Выбор системы определяется числом помещений, местом под наружные блоки и длиной трасс. В квартире на две-три комнаты хватает отдельных сплит-систем, в квартире, где на фасаде разрешён только один наружный блок, ставят мульти-сплит. В доме от 250–300 м² с шестью и более помещениями обычно выигрывает VRF: один наружный блок, длинные трассы, канальные внутренние блоки и центральное управление.

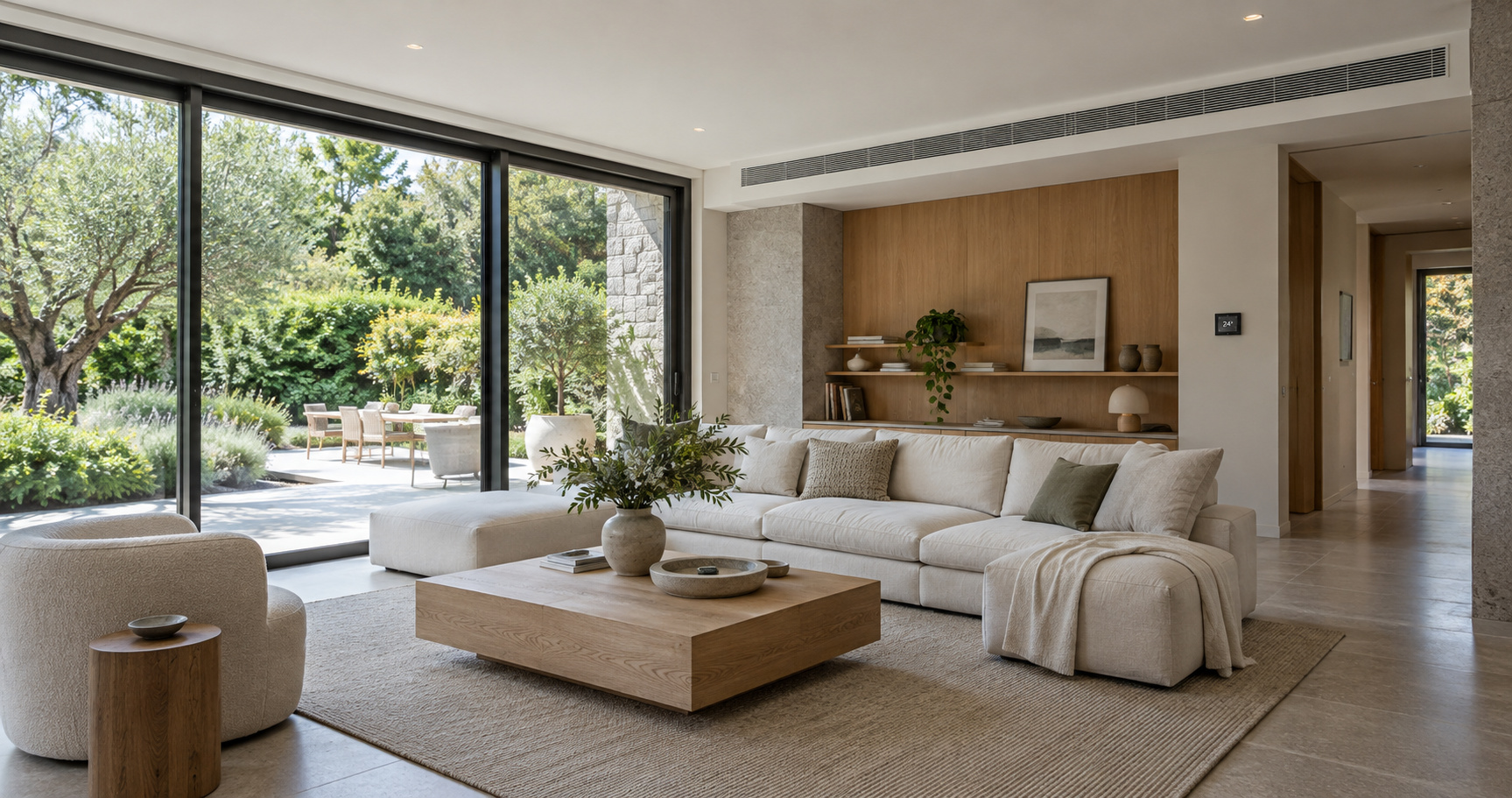

В премиальных интерьерах внутренние блоки чаще канальные: сам блок спрятан в подвесном потолке коридора или гардеробной, в комнату выходят только линейные решётки. Под такой блок потолок опускают, и к нему нужен сервисный люк для чистки фильтра и дренажа.

Для дома 150 м² VRF обычно избыточен – мульти-сплит или несколько сплит-систем решат задачу дешевле. Мы говорим об этом прямо на этапе опросного листа, а не после того, как проект уже согласован.

Почему ИК-управление – плохая интеграция

ИК-передатчик имитирует пульт: отправляет команду в сторону кондиционера и не получает ответа. Если кто-то переключил режим пультом, блок ушёл в ошибку или перезапустился после отключения света, умный дом об этом не знает и продолжает показывать «включено, 22 градуса». Передатчику нужна прямая видимость, а ошибки блока – утечка фреона, переполнение дренажа – остаются невидимыми.

ИК-управление уместно в одном случае: готовая квартира, уже установленные бытовые сплиты, нет возможности проложить кабель к блокам. Как временное решение оно работает. Как основа климата в доме, где кондиционирование стоит миллионы рублей, – нет.

Проводные шлюзы: как кондиционер становится частью дома

Проводной шлюз подключается к штатному порту управления внутреннего блока или к шине связи VRF-системы и переводит команды производителя на язык KNX или HDL Buspro. Умный дом получает двусторонний обмен: включение, режим, уставку, скорость вентилятора, фактическую температуру, коды ошибок и сигнал о загрязнении фильтра. Подключение идёт по слаботочной линии, без вмешательства во фреоновый контур.

Шлюзы бывают двух классов. Интерфейс на каждый внутренний блок подходит для сплит-систем и небольших систем: один модуль – один блок. Центральный шлюз подключается к шине связи VRF или мульти-сплит-системы и видит все внутренние блоки сразу; для дома на 10–15 блоков это дешевле и проще в обслуживании.

У каждого производителя климатического оборудования свой протокол, поэтому шлюз подбирают под конкретную марку и серию ещё на стадии спецификации. Группа компаний, в которую входит Instalyator.Pro, – дистрибьютор CoolAutomation, универсальных шлюзов для VRF и мульти-сплит-систем большинства крупных производителей. Адреса внутренних блоков задаёт климатический подрядчик на своей пусконаладке, и мы заранее согласуем с ним таблицу адресов – иначе на стыке двух пусконаладок теряется неделя.

Комнатный термостат как единая точка управления

В каждой комнате – одна панель или термостат на KNX либо HDL Buspro, который показывает температуру и управляет и отоплением, и кондиционером. Хозяин задаёт 22 градуса один раз, а система сама решает, кому работать: тёплому полу, радиатору или внутреннему блоку. Пульты кондиционеров убирают в ящик – второй источник команд в комнате только путает автоматику.

Температуру берут с датчика панели на высоте 1,2–1,5 м, а не с датчика внутреннего блока. Канальный блок меряет воздух у себя в потолке, где всегда теплее, и в режиме охлаждения переохлаждает комнату, а в режиме обогрева недогревает её.

Главное правило настройки – зона нечувствительности между отоплением и охлаждением. Отопление держит, например, 21 градус, охлаждение включается от 24. Если эти уставки совпадают, в межсезонье радиатор греет, а кондиционер тут же охлаждает ту же комнату, и счёт за электричество растёт без всякого комфорта. Как устроены зоны отопления, разбираем в статье «Отопление в умном доме».

Сезонный переход: как дом переключается с тепла на холод

Сезонный переход – это смена режима всей климатической системы между отоплением и охлаждением. В VRF-системе с тепловым насосом без рекуперации все внутренние блоки на одном наружном работают в одном режиме: либо греют, либо охлаждают. Системы с рекуперацией тепла позволяют одновременно греть одну комнату и охлаждать другую, но стоят дороже. Логику перехода закладывают в проект, иначе в мае дом одновременно топит полы и включает кондиционеры.

Автоматический переход делают по средней уличной температуре за два-три дня с гистерезисом, чтобы одна тёплая неделя в апреле не переключала дом туда-обратно. Альтернатива – переключение по команде хозяина или сервисного инженера, с подсказкой в приложении. В межсезонье тёплые полы держат базовую температуру, а кондиционер включается только в режиме охлаждения выше уставки.

Тёплый пол в ванных летом часто оставляют на комфортный режим поверхности, независимо от сезона. Это отдельная логика, и её тоже прописывают явно.

Окно открыто – климат стоп

Датчик открытия на окне или двери террасы останавливает кондиционер в комнате, если окно открыто дольше минуты-двух, и возвращает режим после закрытия. Задержка нужна, чтобы короткое проветривание не гоняло блок туда-обратно. Зимой та же логика переводит отопление комнаты в защиту от замерзания, а не в обогрев улицы.

Датчики – герконы в профиле окна – закладывают при заказе окон, кабель к ним прокладывают до отделки откосов. Если окна уже стоят, ставят беспроводные датчики. На приёмке мы проверяем каждый: открываем окно и смотрим, что блок в этой комнате действительно остановился, а в соседних продолжил работу.

Сценарии и тихие режимы

Сценарий климата – это согласованное изменение уставок и режимов в нескольких комнатах по одному событию: приезду, отходу ко сну, уходу из дома. Без сценариев кондиционеры работают по принципу «включили и забыли», а с ними дом встречает прохладой, ночью не шумит и не охлаждает пустые комнаты. Сценарии используют те же шлюзы и термостаты.

• Приезд летом. За 40 минут до приезда спальни и гостиная начинают охлаждаться до 24 градусов, по команде из приложения или по геолокации.
• Ночь. В спальне вентилятор внутреннего блока в тихом режиме, уставка на градус выше дневной, шторы закрыты. Тихие канальные блоки на минимальной скорости выходят примерно на 20–30 дБ(А) по паспорту, и в спальне это решает больше, чем любая уставка.
• Ушли из дома. Кондиционеры выключены или держат 28 градусов, на южной стороне закрыты шторы, чтобы дом не набрал тепло к возвращению.
• Кино. Вентилятор блока в гостиной уходит на минимальную скорость, чтобы не перекрывать тихие сцены фильма. Набор сценариев для дома целиком разбираем в статье «Сценарии умного дома».

Что закладывать на этапе проекта

Кондиционирование – система, в которой почти всё прокладывается до отделки: фреоновые трассы, дренаж, питание и кабель связи от каждого внутреннего блока к шлюзу. Решение о шлюзе принимают при выборе оборудования, а не после монтажа, потому что от него зависит, нужна ли линия к каждому блоку или достаточно общей шины VRF. Место под шлюз предусматривают в щите автоматики.

Дренаж от канальных блоков ведут самотёком с уклоном, а там, где это невозможно, ставят дренажный насос с аварийным контактом, заведённым в умный дом. Под блоком в потолке – датчик протечки. Переполненный дренаж – самая частая причина пятен на потолке, и уведомление о ней приходит раньше, чем пятно становится видно.

Приточная вентиляция и кондиционирование проектируются вместе: решётки, трассы и шум у них общие. Как устроена вентиляция квартиры, разбираем в статье «Приточная вентиляция в квартире».

Сколько стоит интеграция кондиционирования

Стоимость интеграции зависит от числа внутренних блоков, типа системы и объёма сценариев. Само климатическое оборудование с монтажом – отдельная и большая статья бюджета, её считает климатический подрядчик. Ниже ориентиры по проектам Instalyator.Pro для части, которая делает кондиционеры частью умного дома: шлюзы, термостаты, датчики, программирование и пусконаладка.

Цены и расчёты ориентировочные. Стоимость рассчитывается индивидуально под задачи заказчика и особенности объекта.

Бюджет растёт от числа систем разных производителей, систем с рекуперацией тепла и требования управлять каждым блоком по отдельности со своими сценариями. Снижается, если шлюз и адресация согласованы с климатическим подрядчиком до закупки оборудования.

Частые ошибки

Большинство жалоб на кондиционирование в умном доме связано не с поломками, а с логикой: два пульта на одну комнату, датчик температуры не там, никто не продумал переход между сезонами. Эти ошибки дорого обходятся в эксплуатации и почти ничего не стоят, если их исключить на стадии проекта. Ниже то, что мы чаще всего исправляем на чужих объектах.

1. ИК-передатчики на дорогой системе. Умный дом не знает реального состояния блоков и не видит их ошибок.
2. Две уставки в одной комнате. Пульт кондиционера и панель отопления живут своей жизнью, и в межсезонье они спорят друг с другом.
3. Датчик внутреннего блока вместо комнатного. Канальный блок под потолком меряет не тот воздух, которым дышат люди.
4. Нет датчиков окон. Кондиционер охлаждает террасу через открытую дверь, а зимой радиатор греет улицу.
5. Шлюз выбран после монтажа. Оказывается, что серия блоков не поддерживается или требуется линия к каждому блоку, которой нет.
